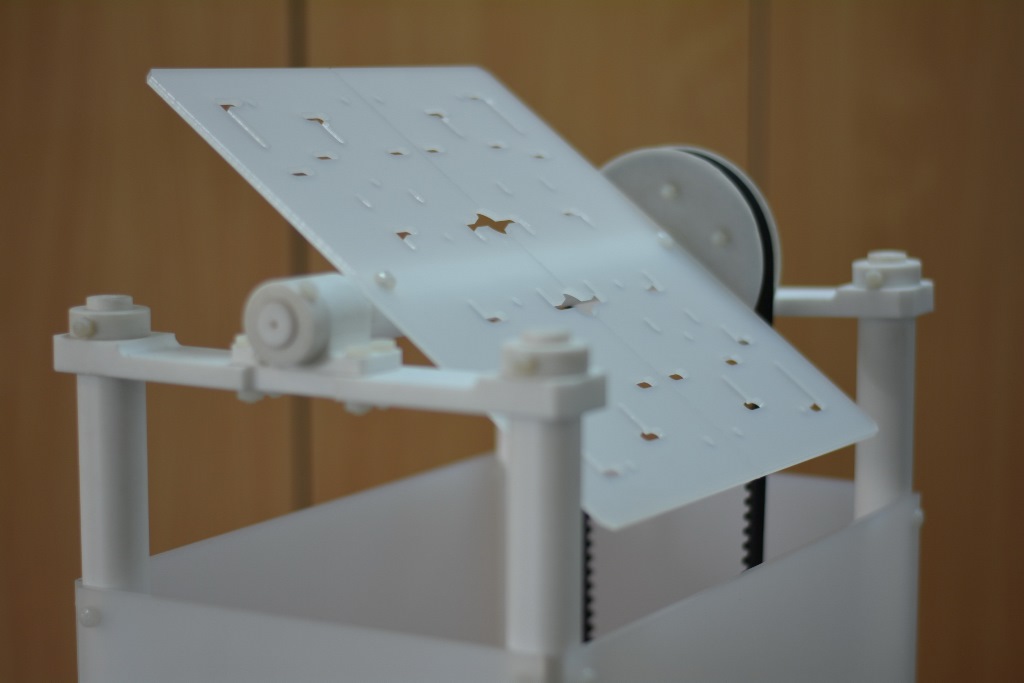

Поворотное устройство UNITESS SRT 2000 представляет собой поворотное устройство для крепления и точного позиционирования мобильных устройств в процессе измерения параметров антенн. Изделие предназначено для точного позиционирования мобильных устройств под заданным углом относительно передающей антенны в вертикальной и горизонтальной плоскости, а также передачи команд управления и настройки.
Устройство разработано специально для решения задач, требующих высокой точности и контроля над изменениями скорости и ускорения при позиционировании. Конструкция обеспечивает вертикальное рабочее положение с установкой на плоской горизонтальной поверхности. Датчик положения установлен непосредственно на валу.

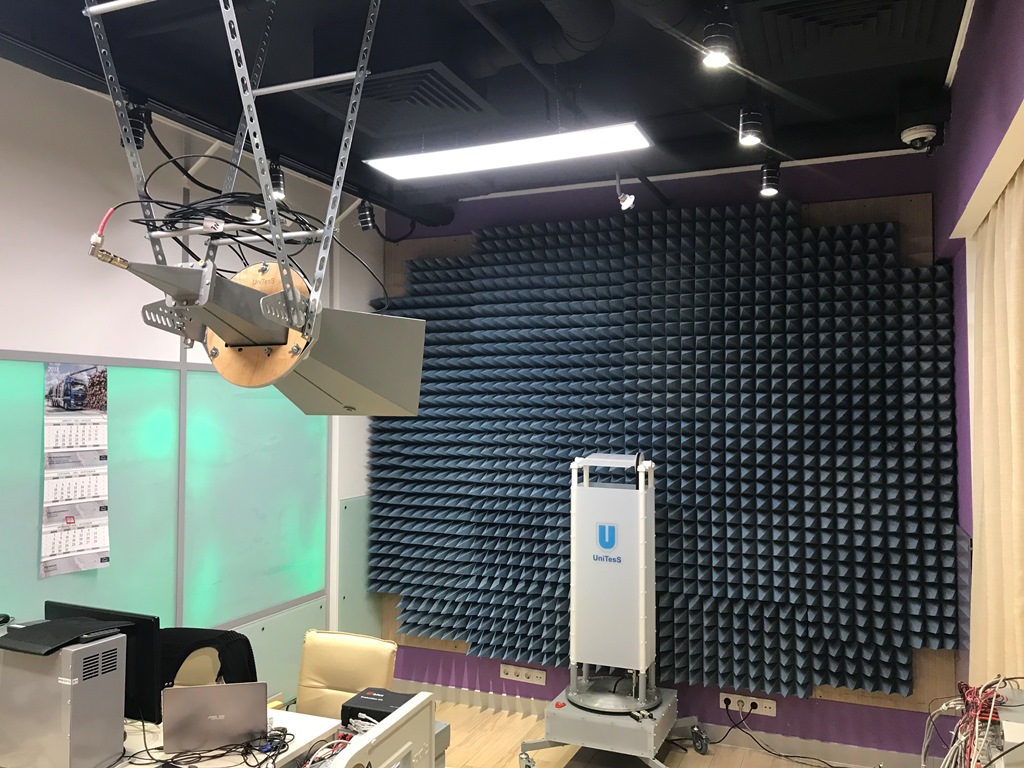

Автоматическое поворотное устройство UniTesS SRT-2000 установлено на подвижной платформе с четырьмя колесиками для удобства перемещения Изделия. Блок питания и контроллер управления АПУ расположены в нижней части Изделия.
На нижней лицевой панели Изделия находятся разъемы для подключения питания, сигнального кабеля и выключатель
Технические характеристики
|
Наименование параметра |
Величина |
|
Напряжение питания переменного тока, В |
220 |
|
Номинальный потребляемый ток, А |
0,25 |
|
Максимальный потребляемый ток, А |
0,5 |
|
Потребляемая мощность, Вт, не более |
75 |
|
Степень защиты |
IP20 |
|
Интерфейс управления |
СОМ, USB |
|
Автоматический люфт, град. |
0,2 |
|
Регулируемая скорость позиционирования, град/сек. |
от 0,3 до 6,6 |
|
Точность шага, град. |
0,5 |
|
Момент силы, кгс*м |
12 |
|
Габаритные размеры, см, не более |
165 х 75 х 75 |
|
Вес, кг, не более |
40,0 |
Изделие может использоваться в комплекте с ПО UniTesS Antennae Studio для измерения мощности и АЧХ антенн.
